弧形篩概述：

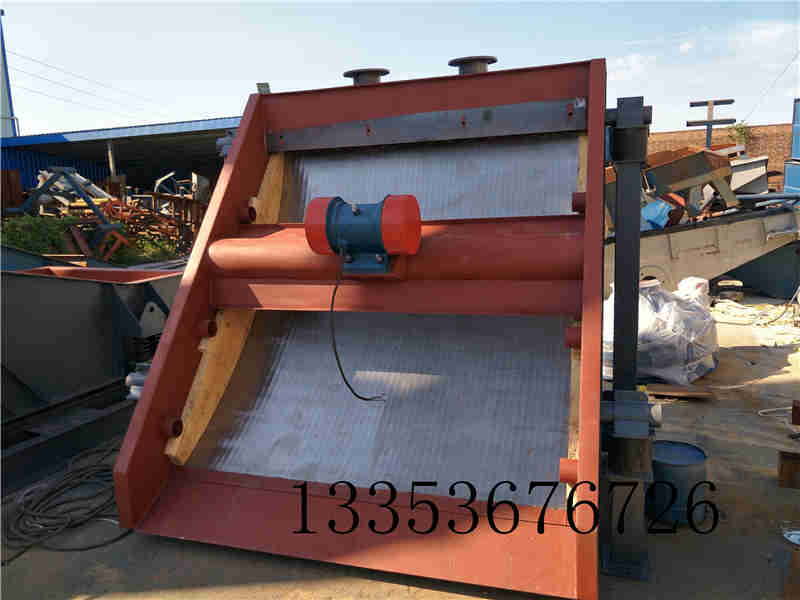

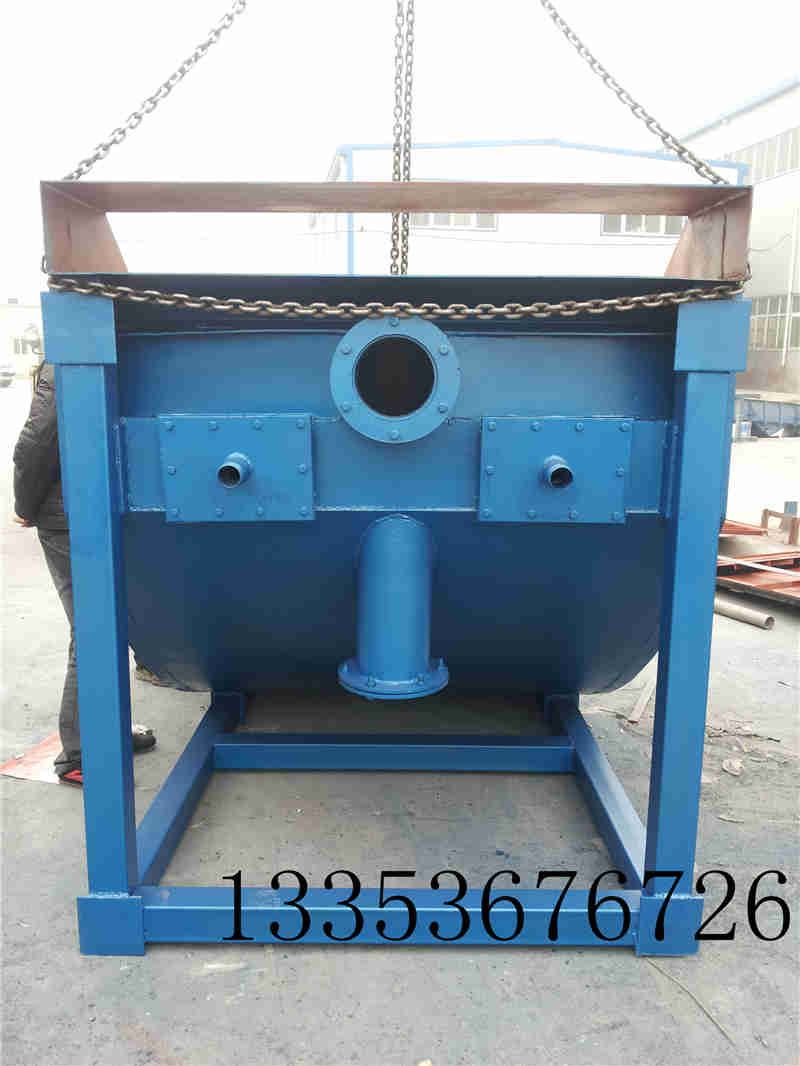

HS翻轉弧形篩主要用于選煤廠及選礦廠對物料進行予先脫水,脫泥,脫介作業,分級煤泥回收。也可與水旋流器配套使用,對細粒物料進行有效的分級.脫水.脫泥.脫介。 該篩機是由包角45度，60度曲率半徑wi2030MM篩箱構成.弧形篩面、篩框采用樞軸專向結構，能旋轉180度，延長篩面使用壽命。
HS翻轉弧形篩由入料箱、篩箱和篩機座軸翻轉，實現入料端和出料端位置對調，達到均勻磨損，延長適用壽命，操作靈活方便。并在冶金、化工等行業中也得到了廣泛應用。
FHS系列可翻轉型弧形篩（弧形篩）產品主要技術參數表：
表一：
|
型號
|
篩寬mm
|
處理量m3/h
|
篩孔mm
|
半徑mm
|
包角(°)
|
篩條寬mm
|
質量kg
|
外型尺寸mm
|
|
FHS-0920 I
|
920
|
50-110
|
0.4-1.0
|
1016
|
45
|
2.38
|
750
|
1202*1020*3230
|
|
FHS-1220 I
|
1220
|
70-145
|
0.4-1.0
|
1016
|
45
|
2.38
|
880
|
1202*1320*3230
|
|
FHS-1520 I
|
1520
|
85-180
|
0.4-1.0
|
1016
|
45
|
2.38
|
1090
|
1202*1620*3230
|
|
FHS-1820 I
|
1820
|
105-216
|
0.4-1.0
|
1016
|
45
|
2.38
|
1200
|
1202*1920*3230
|
|
FHS-2120 I
|
2120
|
122-250
|
0.4-1.0
|
1016
|
45
|
2.38
|
1320
|
1202*2220*3230
|
|
FHS-2420 I
|
2420
|
140-285
|
0.4-1.0
|
1016
|
45
|
2.38
|
1450
|
1202*2520*3230
|
|
FHS-3000 I
|
3000
|
175-355
|
0.4-1.0
|
1016
|
45
|
2.38
|
1780
|
1202*3100*3230
|
|
FHS-3200 I
|
3200
|
190-375
|
0.4-1.0
|
1016
|
45
|
2.38
|
1920
|
1202*3300*3230
|
表二：
|
型號
|
篩寬mm
|
處理量m3/h
|
篩孔mm
|
半徑mm
|
包角(°)
|
篩條寬mm
|
質量kg
|
外型尺寸mm
|
|
FHS-0920 II
|
920
|
75-140
|
0.4-1.0
|
1016
|
45
|
2.38
|
850
|
1255*1020*3310
|
|
FHS-1220 II
|
1220
|
95-190
|
0.4-1.0
|
1016
|
60
|
2.38
|
1000
|
1255*1320*3310
|
|
FHS-1520 II
|
1520
|
119-240
|
0.4-1.0
|
1016
|
60
|
2.38
|
1120
|
1255*1620*3310
|
|
FHS-1820 II
|
1820
|
143-288
|
0.4-1.0
|
1016
|
60
|
2.38
|
1300
|
1255*1920*3310
|
|
FHS-2120 II
|
2120
|
167-336
|
0.4-1.0
|
1016
|
60
|
2.38
|
1400
|
1255*2220*3310
|
|
FHS-2420 II
|
2420
|
191-336
|
0.4-1.0
|
1016
|
60
|
2.38
|
1520
|
1255*2520*3310
|
|
FHS-3000 II
|
3000
|
240-430
|
0.4-1.0
|
1016
|
60
|
2.38
|
1900
|
1255*3100*3310
|
|
FHS-3200 II
|
3200
|
280-460
|
0.4-1.0
|
1016
|
60
|
2.38
|
2120
|
1255*3300*3310
|
表三：
|
型號
|
篩寬mm
|
處理量m3/h
|
篩孔mm
|
半徑mm
|
包角(°)
|
篩條寬mm
|
質量kg
|
外型尺寸mm
|
|
FHS-0920 III
|
920
|
85-180
|
0.4-1.0
|
2032
|
45
|
2.38
|
950
|
1580*1020*3715
|
|
FHS-1220 III
|
1220
|
115-240
|
0.4-1.0
|
2032
|
45
|
2.38
|
1120
|
1580*1320*3715
|
|
FHS-1520 III
|
1520
|
145-300
|
0.4-1.0
|
2032
|
45
|
2.38
|
1230
|
1580*1620*3715
|
|
FHS-1820 III
|
1820
|
175-360
|
0.4-1.0
|
2032
|
45
|
2.38
|
1430
|
1580*1920*3715
|
|
FHS-2120 III
|
2120
|
205-420
|
0.4-1.0
|
2032
|
45
|
2.38
|
1530
|
1580*2220*3715
|
|
FHS-2420 III
|
2420
|
235-480
|
0.4-1.0
|
2032
|
45
|
2.38
|
1650
|
1580*2520*3715
|
|
FHS-3000 III
|
3000
|
295-600
|
0.4-1.0
|
2032
|
45
|
2.38
|
2050
|
1580*3100*3715
|
|
FHS-3200 III
|
3200
|
330-650
|
0.4-1.0
|
2032
|
45
|
2.38
|
2240
|
1580*3300*3715
|
表四：
|
型號
|
篩寬mm
|
處理量m3/h
|
篩孔mm
|
半徑mm
|
包角(°)
|
篩條寬mm
|
質量kg
|
外型尺寸mm
|
|
FHS-0920 Ⅷ
|
920
|
115-240
|
0.4-1.0
|
2032
|
60
|
2.38
|
1050
|
1810*1020*3905
|
|
FHS-1220 Ⅷ
|
1220
|
156-320
|
0.4-1.0
|
2032
|
60
|
2.38
|
1120
|
1810*1320*3905
|
|
FHS-1520 Ⅷ
|
1520
|
195-400
|
0.4-1.0
|
2032
|
60
|
2.38
|
1310
|
1810*1620*3905
|
|
FHS-1820 Ⅷ
|
1820
|
234-480
|
0.4-1.0
|
2032
|
60
|
2.38
|
1500
|
1810*1920*3905
|
|
FHS-2120 Ⅷ
|
2120
|
272-560
|
0.4-1.0
|
2032
|
60
|
2.38
|
1640
|
1810*2220*3905
|
|
FHS-2420 Ⅷ
|
2420
|
312-560
|
0.4-1.0
|
2032
|
60
|
2.38
|
1780
|
1810*2520*3905
|
|
FHS-3000 Ⅷ
|
3000
|
390-720
|
0.4-1.0
|
2032
|
60
|
2.38
|
2150
|
1810*3100*3905
|
|
FHS-3200 Ⅷ
|
3200
|
430-800
|
0.4-1.0
|
2032
|
60
|
2.38
|
2350
|
1810*3300*3905
|
弧形振動篩（弧形篩）產品工作原理及使用須知:
弧形振動篩由入料箱、篩箱和篩機座軸翻轉，實現入料端和出料端位置對調，達到均勻磨損，延長適用壽命，操作靈活方便。并在冶金、化工等行業中也得到了廣泛應用。 弧形振動篩是一種具有一定曲率半徑和包角的固定條縫篩，它沒有運動部件，結構比較簡單，但處理量很大。弧形篩在選煤工藝中擔負著脫水、脫介、脫泥、分級煤泥回收的作用。
根據給料方式的不同，可分為兩種：一種是無壓力給料的自流式弧形篩；另一種是壓力給料的壓力弧形篩。弧形篩主要由一組篩條橫向布置的圓弧形篩面、給料器、排料漏斗和支架等部分組成。用以制作弧形篩篩面的篩條為梯形篩條，篩條的布置方向與料漿在篩面上的運動方向相垂直。篩條一般由不銹鋼制作，有時也采用尼龍制作。
當篩分的料漿以一定速度沿切線方向給至篩面上，在離心力、重力和摩擦力的作用下，使料漿緊貼著篩面運動，物料層由一根篩條流到另一根篩條的過程中，因篩條的邊棱對物料層產生切割作用，這樣便有一部分水和細粒被分離，被切的這一部分物料，在離心力作用下，經篩縫排出，成為篩下產品；未被切割的這部分物料層，在篩面上流過，成為篩上產品。每根篩條切下的流速厚度，一般為篩條的縫隙寬度的1/2～1/4。篩下產物中的較大顆粒，約為篩縫的1/2。弧形篩根據需要，可以做成不同半徑和不同的角度。常用的角度有45°、60°、90°、180°和270°五種。
自流式弧形篩，常常采用45°、60°和90°的弧角，用于選煤廠和選礦廠。壓力式弧形篩，常常采用180°和270°的弧度，用于水泥工業中粉磨流程里的分級作業。 由于弧形篩的泄水能力很大，很多選煤廠常在脫水篩之前，用弧形篩作預先脫水，其篩縫間隙一般比下一工序脫水篩縫隙大3～6倍，但不宜超過3mm。弧形篩的寬度應比下一工序的脫水篩寬度小150～200mm。弧形篩也可以根據需要串聯使用。
由于設計的不斷改進，廠家也根據需要設計出了篩框采用樞軸轉向結構，能旋轉180°的弧形篩，延長了篩面的使用壽命。另外專家還研制出了一種雙向弧形篩，它由振動電機、布料器、篩箱組成，其特征是篩箱由兩個側板、支網鋼管、兩個反向安裝的篩網和分料板組成；其中篩網通過壓條和木楔固定在支網鋼管一端，支網鋼管另一端固定在底座上，側板與底座相連；振動電機安裝在篩箱外，布料器安裝在篩箱頂部，這種雙向弧形篩使用了兩個篩網，不僅提高了弧形篩的處理量，使用振動電機還使弧形篩篩分效率更高，并且使更換篩網非常方便。
